Les systèmes de navigation par satellite dominent depuis près de 30 ans le marché du positionnement de précision. Ce succès s’explique aisément : un récepteur GNSS est compact, léger, peu coûteux – quelques dizaines d’euros pour les modèles d’entrée de gamme – et offre une précision remarquable, allant de quelques mètres à quelques centimètres selon les configurations.

À ce jour, aucune technologie alternative – qu’il s’agisse de centrales inertielles, de systèmes de navigation stellaire, de l’odométrie ou d’autres solutions de positionnement – ne parvient à rivaliser simultanément en termes de précision, d’encombrement, de coût et de souplesse d’utilisation. Le GNSS demeure ainsi la solution la plus performante et la plus économiquement accessible pour la majorité des applications, en particulier dès lors qu’une couverture globale et continue est requise.

Toutefois, cette performance repose sur une contrainte structurelle majeure : les signaux sont émis par des satellites situés à environ 20 000 km de la Terre. À leur arrivée au sol, ces signaux présentent une puissance extrêmement faible, ce qui les rend particulièrement vulnérables au brouillage. Or, la réalisation d’un brouilleur GNSS est relativement simple et peu onéreuse. À cette menace s’ajoute celle du « spoofing », qui consiste à émettre des signaux falsifiés afin d’induire une erreur de positionnement et de provoquer la dérive d’une plateforme.

Face à la multiplication des incidents de brouillage affectant les systèmes de navigation par satellite, deux grandes approches technologiques ont progressivement été mises en œuvre afin d’en renforcer la résilience.

Antennes multiconstellation et multifréquences

La première repose sur l’exploitation simultanée de plusieurs bandes de fréquences et de plusieurs constellations. Chaque système GNSS émet en effet sur différentes bandes comprises entre environ 1160 MHz et 1610 MHz, mais, dans la pratique, la plupart des récepteurs n’en exploitent encore qu’une fraction, en raison de contraintes de coût, de consommation énergétique et de complexité d’intégration. De leur côté, les brouilleurs, eux aussi soumis à des contraintes de puissance et de conception, ciblent généralement un nombre limité de sous-bandes, car l’élargissement du spectre brouillé se traduit mécaniquement par une diminution de la densité de puissance.

Dans ce contexte, un récepteur capable d’exploiter plusieurs fréquences au sein d’une même constellation bénéficie d’une meilleure résilience, certaines bandes pouvant rester exploitables lorsque d’autres sont perturbées. Cette robustesse est encore renforcée par l’approche multiconstellation, qui consiste à combiner les signaux issus de systèmes distincts tels que GPS, GLONASS, Galileo ou BeiDou. En multipliant les sources de signaux, cette stratégie réduit l’efficacité d’un brouillage ciblé et complique significativement la mise en œuvre d’un spoofing crédible, celui-ci devant alors être cohérent sur plusieurs constellations simultanément, ce qui accroît fortement sa complexité technique ainsi que son coût.

Cette approche présente néanmoins une limite structurelle importante. Elle devient en effet inefficace face à un brouillage large bande suffisamment puissant pour saturer l’ensemble des fréquences utilisées. Dans une telle situation, la dynamique du récepteur peut être dépassée, empêchant toute récupération du signal utile, y compris au moyen de techniques avancées de traitement du signal.

C’est précisément pour répondre à cette limite qu’a émergé une seconde approche, fondée non plus sur la diversification des signaux, mais sur le contrôle spatial de la réception au moyen d’antennes à diagramme adaptatif.

Antennes CRPA

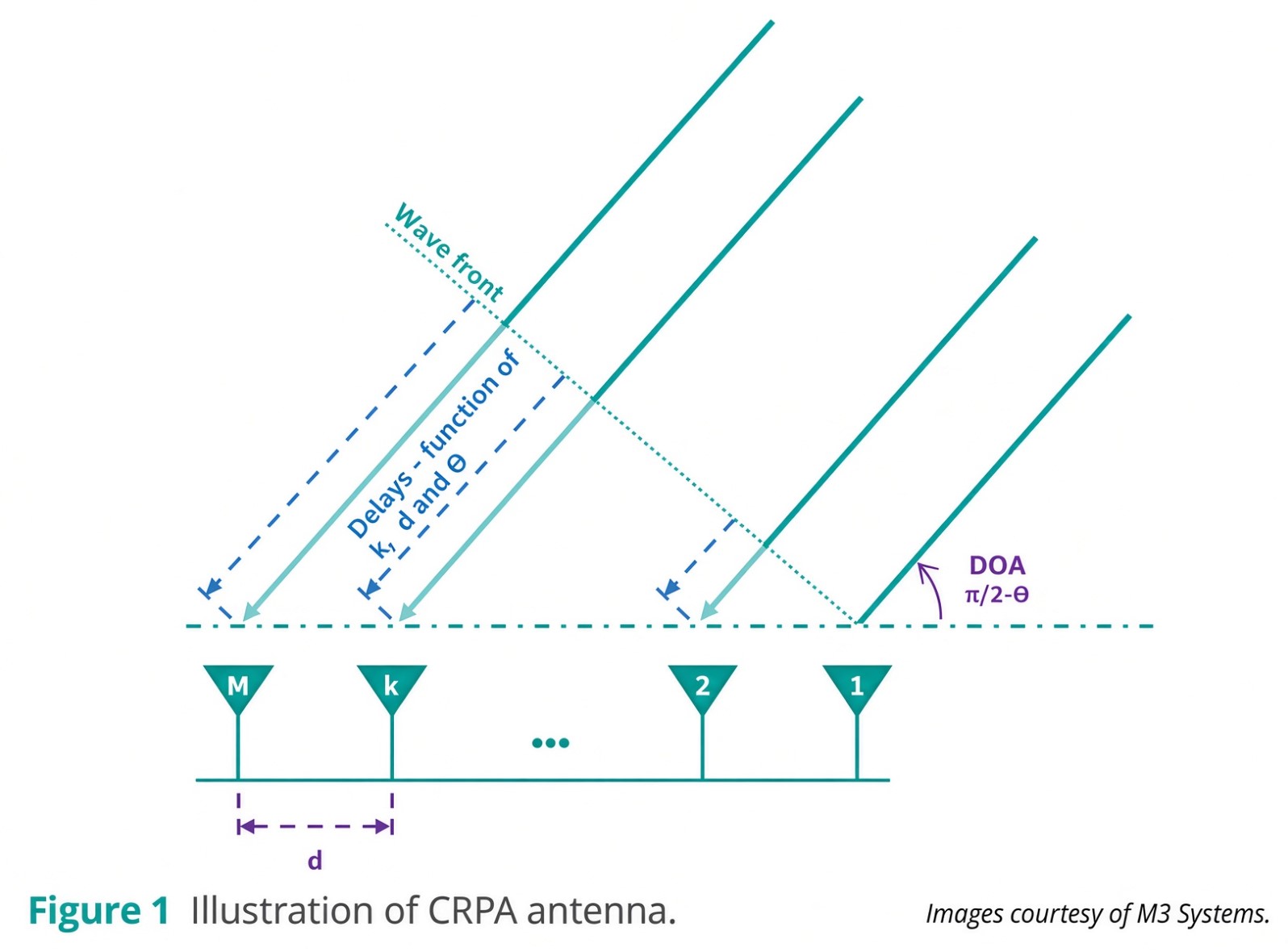

Les antennes CRPA (Controlled Reception Pattern Antenna) reposent sur une architecture multi-éléments dans laquelle chaque élément constitue une antenne à part entière. L’ensemble est associé à un traitement numérique permettant de contrôler dynamiquement le diagramme de réception selon les principes du beamforming, dans une logique comparable à celle des antennes radar à balayage électronique.

Chaque élément capte simultanément le signal GNSS utile ainsi que les interférences potentielles. Le système combine ensuite ces signaux en amplitude et en phase afin de modifier le diagramme de réception global. Cette recombinaison permet de former un lobe principal orienté vers les satellites tout en créant des zones d’annulation, appelées « nulls », dans la direction des brouilleurs. Les pondérations sont ajustées en temps réel afin de s’adapter à l’évolution de l’environnement électromagnétique, qu’il s’agisse du déplacement d’un brouilleur ou de la variation de ses caractéristiques. L’objectif est de maximiser le rapport signal sur bruit tout en atténuant les sources d’interférence, ce qui permet à ces antennes de traiter simultanément plusieurs perturbateurs.

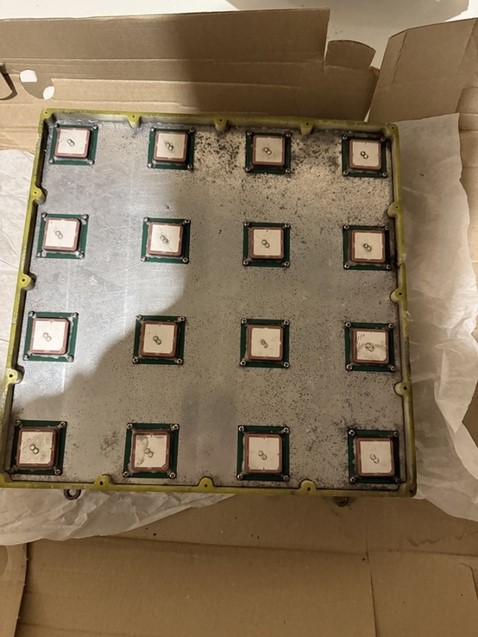

Sur le plan architectural, une antenne CRPA est généralement constituée de quelques éléments rayonnants (typiquement entre quatre et maintenant jusqu’à 32) disposés selon une géométrie circulaire ou en matrice plane. Ces éléments utilisent le plus souvent une polarisation circulaire droite, adaptée aux signaux GNSS et intègrent des amplificateurs faible bruit. L’ensemble est relié à une unité de traitement numérique chargée de calculer en temps réel les coefficients de pondération.

Les performances obtenues sont significatives, avec des capacités d’atténuation directionnelle pouvant atteindre plusieurs dizaines de décibels (-30 à -60 dB), voire davantage dans des conditions favorables (jusqu’à -100 dB avec des antennes à 16 éléments et plus). Cette architecture permet également d’améliorer le rapport signal sur bruit du signal utile et de réduire certains effets parasites, notamment liés aux trajets multiples. Elle se montre en outre efficace face à des brouilleurs multiples ou mobiles, grâce à son caractère adaptatif.

Ces performances s’accompagnent toutefois de limitations importantes. En théorie, une antenne CRPA peut traiter un nombre de perturbateurs égal au nombre d’éléments moins un, mais cette limite dépend fortement des conditions réelles. En pratique, la présence de brouilleurs puissants peut saturer les étages analogiques en amont du traitement numérique, réduisant considérablement l’efficacité du système. Par ailleurs, à mesure que le nombre de perturbateurs augmente, le diagramme de réception se dégrade et la création de multiples zones d’annulation peut altérer le lobe principal, voire le masquer partiellement si les sources d’interférence se situent dans les directions des satellites. Dans le même temps, le niveau d’atténuation par direction tend à diminuer lorsque le nombre de nulls augmente.

À ces contraintes s’ajoutent des considérations industrielles majeures. Les antennes CRPA présentent un coût nettement supérieur à celui des antennes passives conventionnelles, ainsi qu’une complexité matérielle et logicielle importante, qui se traduit également par une consommation énergétique accrue. En outre, les architectures actuelles restent souvent limitées, soit à une seule constellation exploitée sur plusieurs fréquences, soit à plusieurs constellations mais sur une bande fréquentielle restreinte. L’extension simultanée à de multiples bandes et constellations implique en effet la duplication des chaînes radiofréquences, l’augmentation des capacités de conversion et de calcul, ainsi que le développement de logiciels de traitement plus sophistiqués, ce qui se traduit directement par une hausse du coût, du poids et de l’encombrement.

***

Malgré l’émergence de solutions alternatives, le GNSS conserve des qualités uniques en matière de navigation. Il offre une couverture globale, reste indépendant des conditions météorologiques et conserve une grande souplesse d’emploi. À titre d’exemple, la navigation stellaire dépend de la visibilité du ciel et se trouve contrainte par la couverture nuageuse, tandis que l’odométrie devient difficilement exploitable dans des environnements homogènes tels que les mers, les déserts ou certaines zones forestières.

En conséquence, malgré la vulnérabilité intrinsèque liée à la faible puissance des signaux reçus, le GNSS devrait conserver un rôle central dans les systèmes de navigation. Les solutions actuelles visant à en renforcer la résilience – qu’il s’agisse de la diversification fréquentielle et multi-constellation ou des antennes à diagramme contrôlé – offrent des gains significatifs, mais restent difficiles à combiner en raison de contraintes de coût, d’intégration et de traitement. Dans ce contexte, la recherche d’un compromis entre niveau de protection, complexité et intégrabilité constitue un enjeu majeur pour les architectures de navigation de demain.
